如何快速搭建设备的气动系统
时间：2026-06-28
来源：艾克斯
点击：27 次

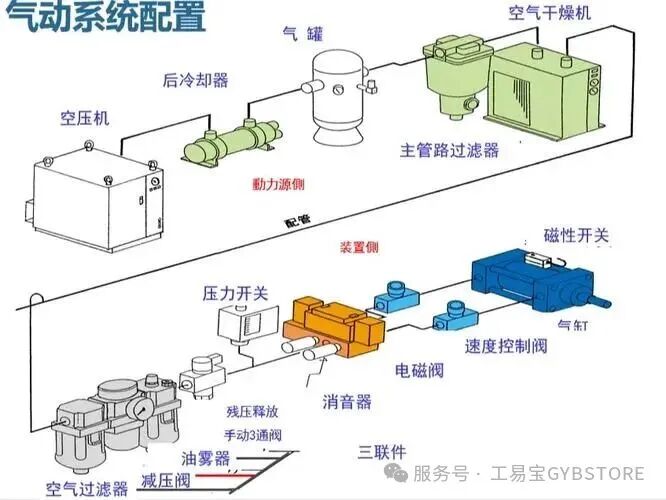

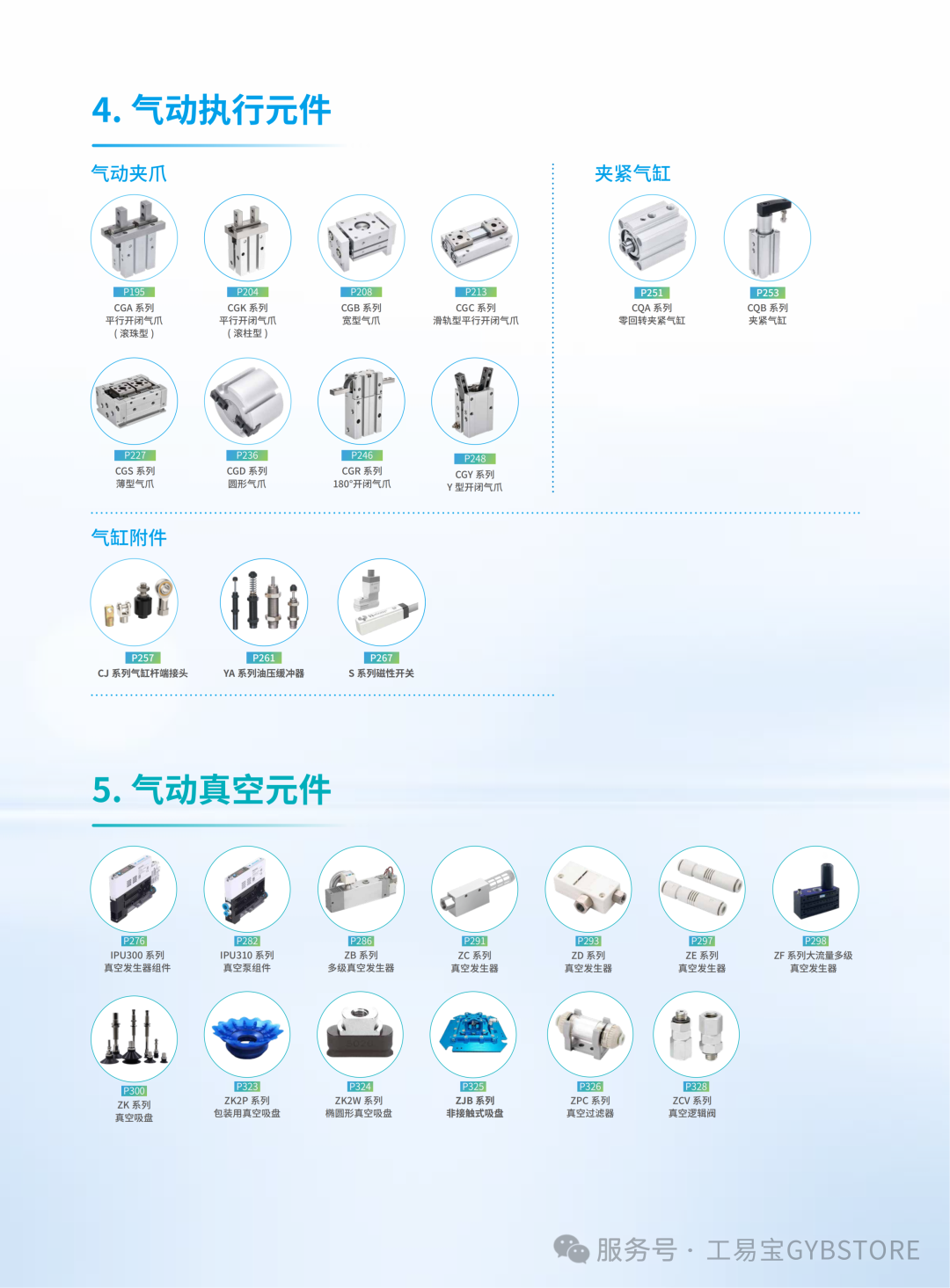

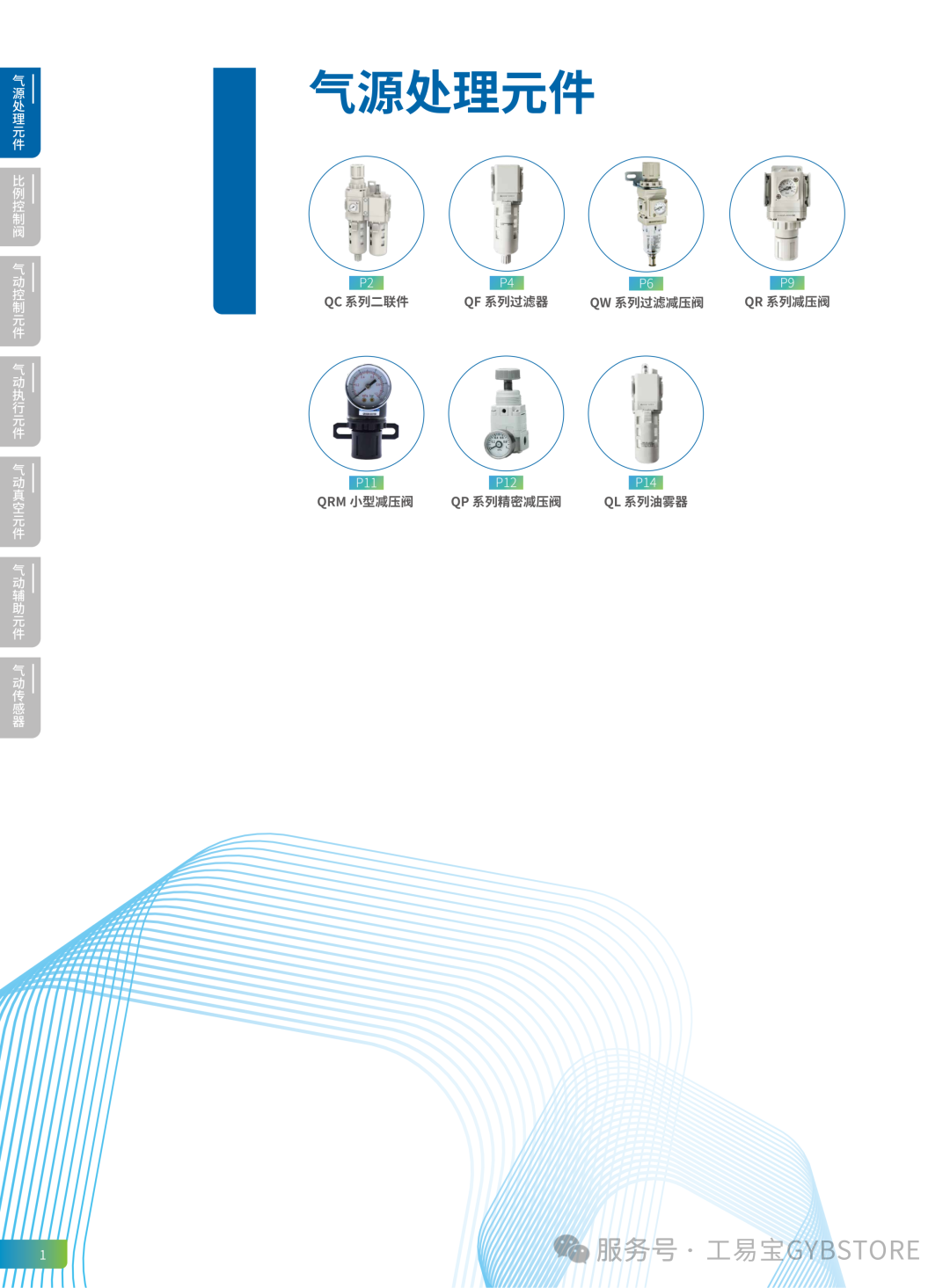

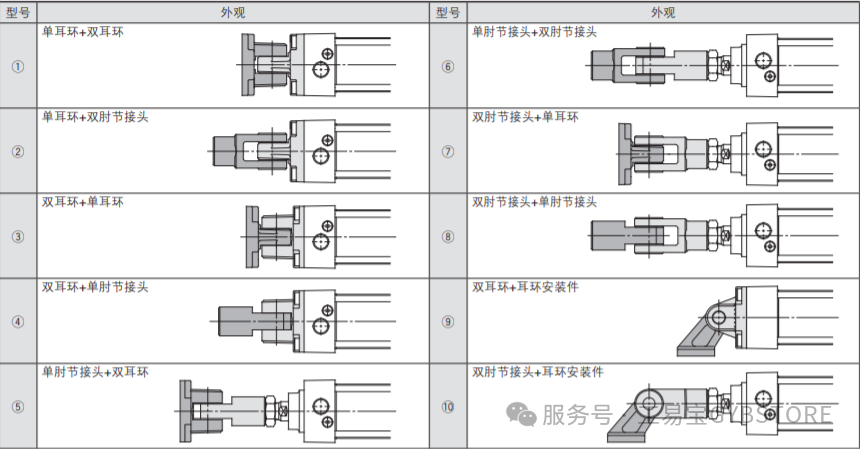

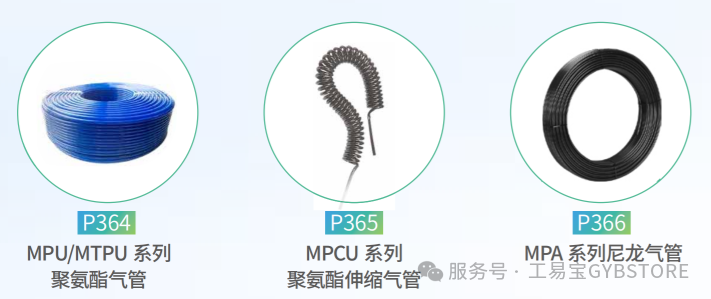

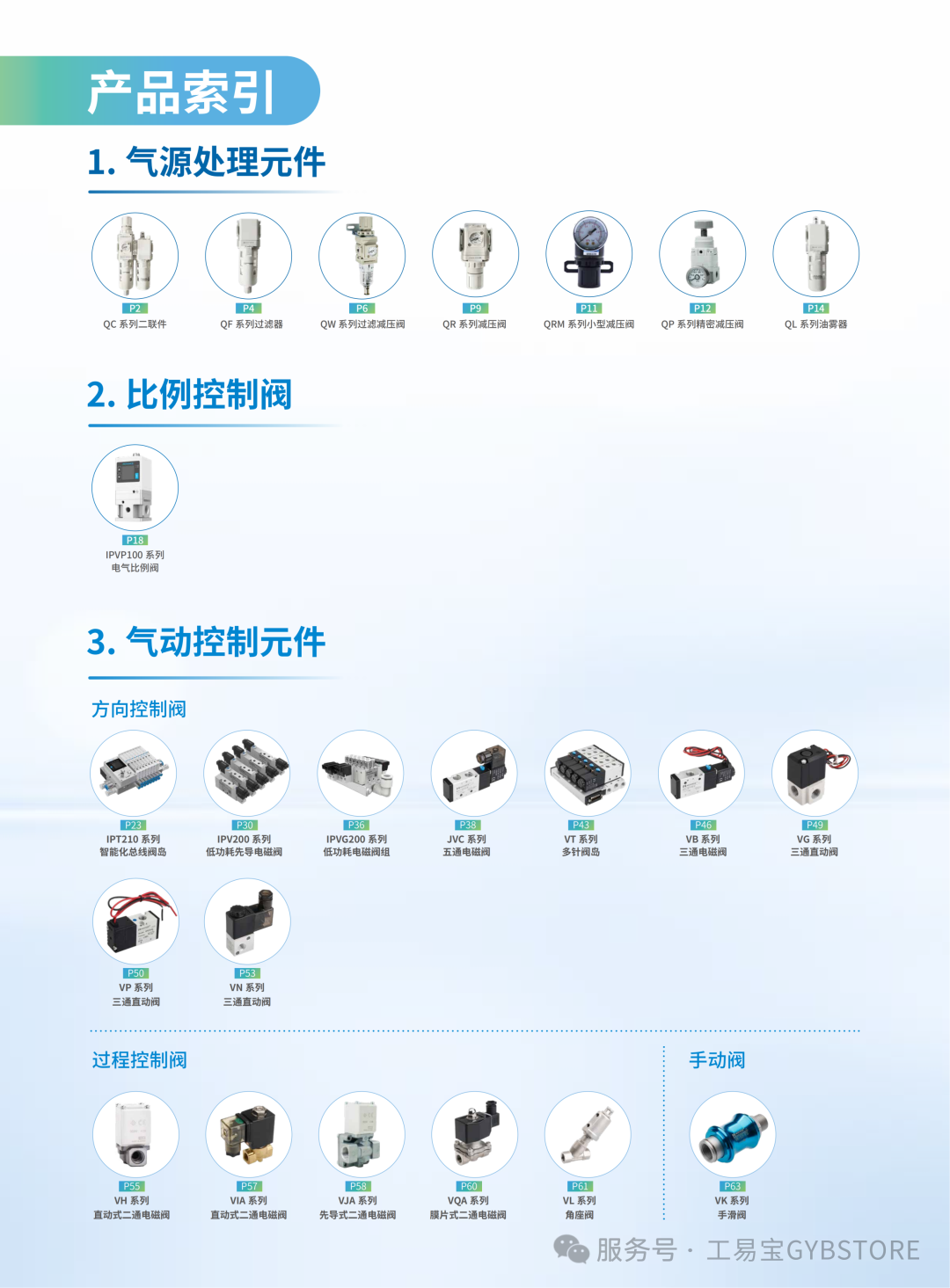

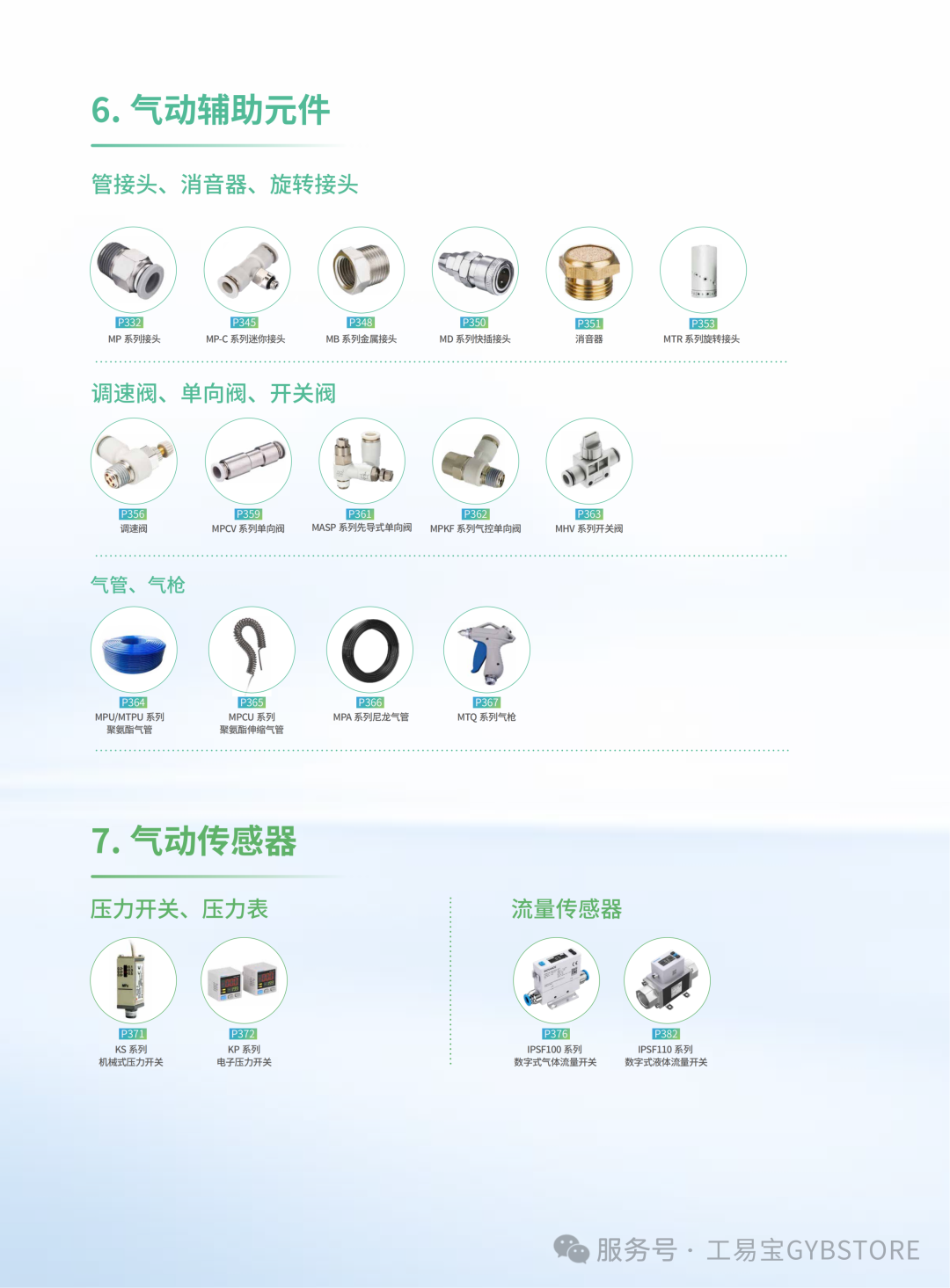

你的设备上一般都会有气动元件，气动系统既简单也复杂。简单的是你看气缸，电磁阀都很简单，复杂的是元件买回来装不上，缺这少那，然后一次次跑五金市场，来来回回确认。如何快速搭建气动系统，首先要知道都有什么气动元件，或者你都需要买什么气动元件，如下图所示：这个图片明显分为上下两层，这不是随便排布的。上面那层是工厂的空压机气源供给系统，一般你做设备的接触不到，所以你不知道。那么下面这一排就是设备端的，从主管路接气口下来，进入设备前，首先通过三联件过滤器，一般还配上残压释放阀，缓启动阀和压力开关。然后呢，往下走就是到了设备的气控箱，或者叫气控板，上面就是电磁阀了。再然后呢，你这个大聪明肯定就知道下面就是气缸了。你看我上面讲的多有道理，也确实是有道理的。但是最上面的少这少那就从这里产生了，三联件要有进气口，出气口和排液排气口，这些口子，你都要配上接头，电磁阀也要配接头，气缸呢，一般都是调速阀，长得比接头复杂些，都差不多。长啥样呢，就是下面这样这时候大聪明的你，马上意识到了光有接头还不行啊，要有管子啊。唉，你说对了，你还要买管子，管子可啥样的都有，你自己选。管子选完了，你长舒了一口气，奶奶的，终于高全乎了，走，回去干活。你高高兴兴回去，刚把三联件装好，到电磁阀，又傻眼了，怎么这么多孔啊，我就买了三个接头，要搞五个孔，有些还要8个孔，这什么玩意。这就是下一个要买的了，堵头和消音器，长啥样啊，看下面，让你看下面图，不是看你下面！好的，你又跑了好几趟五金城，终于把这些小件都买了，也都接完了，气缸也装好了，气管也接上了，一通气，气缸能动，你高兴坏了，坏了，是坏了，能动是能动，但是你用不了啊。为啥呢，来来来，咱再接着唠啊，你呀估计有漏气的地方，主要是接头，这个接头，一边接管，一边拧螺纹啊。它是有时候管子漏，有时候螺纹漏，还有时候两头漏，恭喜你，你可以去买彩票了。那么怎么办呢，别急恼的啊，一个一个来，饭要一口一口吃。说了这么多废话，我知道你们都想刀我了，那咱们废话少说啊。管子漏气呢，很简单，你端口没剪平齐了，要多平呢，就跟大草原，飞机场那么平。这时候你就需要气管剪刀了，接着看下面啊。那么螺纹漏呢，这个就要密封带，一般叫它生料带管路不漏气了，你又又又可以了。那么到气缸了，气缸有很多安装和连接的辅件，那是屁股上也有，脑袋上也有，又沟沟又丢丢，你买气缸的时候带了吗？没带，接着去买吧终于的终于，你都买完了，那么一看你就没仔细看上面的图，里面有个叫磁性开关的玩意。你还得接着买，这时候，我要提醒一下啊，别忘了磁开安装架，可不是所有的磁开都能直接安装的好了，你耐着性子看到这里，基本上到了最核心的环节，那就是独门绝技了，以上这些怎么才能一次性解决问题，不用你操心，也不用你跑腿呢。那就是（下面开始插播广告）买气动件，找我们，我们家里都有，而且都给你配齐全了。具体看下面
